产品介绍

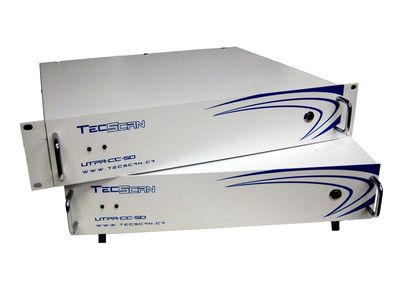

TecScan提供高性能的专门为无损检测扫查要求设计的超声波发射接收器。我们的超声波发射接收器广泛应用于航空航天、工业、制造、实验室的大型大厚度结构工件的焊缝检测、厚度和腐蚀测绘。该设备可在TecView无损检测软件的控制下作为一个扫查系统或单独的设备进行工作。检测公司和原材料厂家都对我们的发射接收器的适应性和性能感到惊讶。
该发生器有以下三种配置：
✧ UTPR-CC-35 方波超声波发射接收器
✧ UTPR-CC-50 负尖波或方波（用户可选）发射接收器
✧ ProScan 带高速数字转换器的单独尖波或方波发射接收器
其具有以下特点：
✧ 高的适应能力
脉冲振幅调节方面有很高的适应性，我们的发射接收器在脉冲宽度、阻尼电阻可进行较宽范围的调节和适应不同类型的换能器。
✧ 可变的脉冲宽度和快速的上升下降时间
由于宽量程的脉冲宽度和快速上升下降时间，我们的发射器用来优化多种频率的宽频探头的响应。
✧ 尖波和方波发生器
两种可用的用户可选波模式提供无损检测应用最优化和优化的各种频率宽频探头的响应。
✧ 带时间增益校正的接收器
UTPR-CC 50发射接收器在windows平台上的控制软件带有时间增益校正功能（TCG）。它由用户在DAC曲线上应用时间增益修正。
性能指标
UTPR-CC-35发射接收器参数
脉冲发射器 |
脉冲器类型 | 负尖波 |
脉冲幅值 | 尖波-50到-400V |
脉冲宽度 | 30到500ns（0.1ns步进） |
阻尼 | 30Ω，33Ω，41Ω，45Ω，78Ω，97Ω，29Ω，500Ω（8个级别可选） |
上升时间 | <5ns （阻尼在500Ω，脉冲宽度在30ns，50V） |
下降时间 | <20ns（阻尼在500Ω，脉冲宽度在500ns，300V） |
Z大重复频率 | 5KHz |
触发源 | 内部/外部 |
接收器 |
增益 | 0到85dB，0.1dB步进 |
带宽 | 宽频段300kHz-60MHz（-3dB） |
高通滤波器 | 300kHz，500KHz，1MHz,2.5MHz,5MHz,10MHz（6个可选频段） |
低通滤波器 | 宽频段，35MHz，25MHz，15MHz，10MHz，5MHz，2.5Mhz（7个可选频段） |
DC偏移量 | -250到250mV（1mV步进） |
噪声电平 | 典型值140μVpp输入参考值@80dB |
穿透隔离 | 典型值90dB@10MHz |
TCG | 0-46dB |
工作模式 | 回波反射和穿透式 |
