产品介绍

Olympus NDT新近为航空航天领域的用户推出了一种用于探测蒙皮叠边中裂纹的新型检测方案。这种方案利用先进的ECA技术探测材料表面以下的缺陷。这项OmniScan技术具有很多优势特性。极大地降低了检测时间，C扫描成像、探头可覆盖宽泛的区域，编码扫查，以及记录数据/设置的性能只是其中的几项。C扫描直观的成像特性不仅保证了更高的探出率及更好的再现性，而且可使用户在屏幕上更容易地辨别成排的铆钉及蒙皮叠边。因其覆盖宽泛的特性，探头的定位就显得不那么重要。而且，这个特性还可使用户在同一次扫查中检测到叠边两个侧棱的情况。相较使用常规方法进行同样的检测，这种检测方案在减少检测时间方面可谓是一个巨大的进步。

利用涡流阵列（ECA）技术检测蒙皮叠边中裂纹的优势特点

✧ 节省时间：较常规方法，检测速度快达10倍（一般来说，737飞机的检测时间为1人10小时）。

✧ 波音737手册中提及了此检测方案（NTM 737 NDT 53-30-25，第6部分）。

✧ 可替代现有的ECT检测方案（NTM 737 NDT 53-30-18，第6部分）。

✧ 具有与ECT相同的探测缺陷的灵敏度。

✧ 更高的检出率。

✧ 更好的再现性。

✧ 编码C扫描视图中直观的图像。

✧ 无需去除漆层。

性能指标

探头技术规格

✧32通道探头。

✧频率范围：4 kHz～225 kHz。

✧探头覆盖：64 mm。

✧线缆长度：2.4 m。

✧编码器和探头线缆绑缚在一起。

✧带有特制的编码器托架。

探头性能

✧对叠边棱角不敏感。

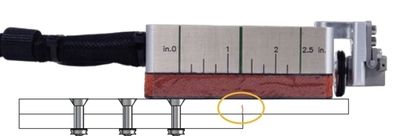

✧优化后，可以检测厚度达1.2毫米（0.05英寸）铝板的典型深层裂纹。

✧可以检测Z深50%、长12毫米（0.5英寸）的远端裂纹。

视图中显示有C扫描、阻抗图及带状图。请注意叠边和铆钉在视图中清晰可见。

替代磁光成像（MOI）检测系统的更具优势的检测方法

✧耗资更少。

✧更易使用。

✧利用从已经过验证的涡流技术发展起来的最新技术。

✧数据记录性能。
